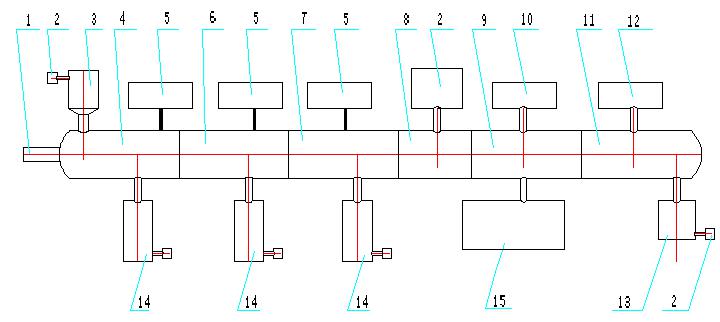

(示  意  图)

1-螺旋推进装置  2-真空系统  3-加料系统  4-低中温加热区  5-中频电源  6-高温加热区  7-超高温加热区

8-自然冷却区  9-强制风冷区  10-高温风机及热交换器  11-强制水冷区  12-冷却水循环系统  13-出料系统

14-过滤系统  15-保护气体供应站

1.螺旋推进装置:采用螺旋推进器,推进石墨粉的速度可调,实现连续生产.

2. 真空系统:由2X-30机械真空泵. 2X-70机械真空泵.ZJP-600罗茨真空泵和若干真空阀门组成,保证加料系统.出料系统及提纯设备在真空状态下运行.

3. 加料系统:由加料仓和储料仓及阀门组成,实现连续加料又隔绝空气进入的目的.

4. 低中温加热区:由石墨管.保温层和感应加热线圈组成.在每个石墨管上部都有若干个排气孔,保证石墨粉在低中温加热区内低熔点物质的排放.

5. 中频电源:由捌套中频电源组成,每套中频电源与相应的测温装置和感应线圈组成闭路控制系统.实现每个加热区温度程序控制.

6. 高温加热区: 由石墨管.保温层和感应加热线圈组成.在每个石墨管上部都有若干个排气孔,保证石墨粉在高温加热区内高熔点物质的排放.

7. 超高温加热区: 由石墨管.保温层和感应加热线圈组成.在每个石墨管上部都有若干个排气孔,保证石墨粉在超高温加热区内超高熔点物质的排放.

8. 自然冷却区:由石墨管和两个水冷隔板组成,将加热区和冷却区隔开.

9. 强制风冷区:由六个风冷筒和石墨筒组成,使石墨管内部石墨粉的温度迅速下降.

10. 高温风机及热交换器:风冷系统由二台15KW高温风机.二台热交换器.风冷管道和阀门组成,为强制风冷区提供足够的循环冷却风.

11. 强制水冷区:由三段不锈钢双层水冷套组成,使石墨粉直接冷却.

12. 冷却水循环系统:由管道和若干阀门组成.保证设备获得足够的冷却循环用水.

13. 出料系统:由全封闭出料仓.成品料罐和若干阀门组成,经提纯处理过的石墨粉连续不断产出.

14. 过滤系统:由若干过滤罐.若干阀门.水泵和水环真空泵组成,实现各加热区顺畅排出杂质,保证排放的气体达到环保要求.

15. 保护气体供应站:由阀门和管道构成,实现设备惰性气体的供应.
